Leistungselektronik und Prozesstechnologie für elektrothermische Verfahren
Widerstandsschweissen
Inhalt
- Leistungselektronische Prozessstromquellen mit Mittelfrequenz-Trafo
- Entwurf, Simulation, Realisierung, Optimierung
- Elektromagnetische Verträglichkeit - Netzrückwirkungen, Störemission
- Steuerung und Regelung zur Prozessführung - Prozesstechnologie
Labor Widerstandsschweißen

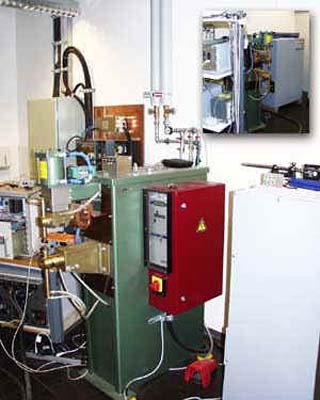

Widerstandsschweißmaschine PL100-2 (DALEX)
- Nenndauerleistung (50 % ED) 100 kVA
- Leerlaufspannung: 9,9 V
- Nennbetriebsstrom: 9,62 kA
- Maximaler Schweißstrom: 33,2 kA
- Kurzschlussstrom: 41,5 kA
- Thyristor-Leistungsstufe
- Schweißwerte: 8+8 mm Stahl
Modell einer Schweißzange mit Anlagengehäuse und eingelegtem Stahlwerkstück

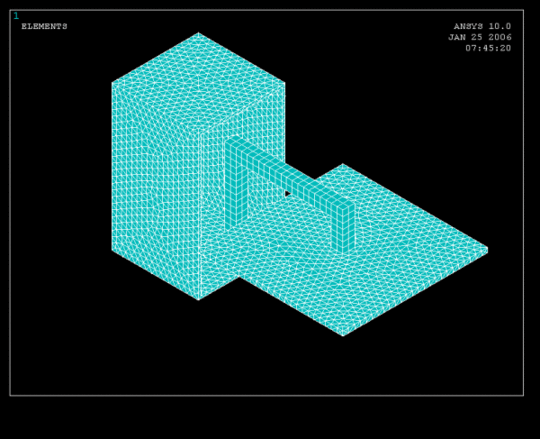

Vernetzung des Modells - Beträge der magnetischen Flussdichte - Vektoren der magnetischen Flussdichte
(Schweißstrom: 40 kA; Schweißzange: 37 cm x 24 cm; Gehäuse: 30 cm x 50 cm x 30 cm,
Wandstärke: 1 cm, Stahl; Werkstück: 50 cm x 50 cm x 1.6 cm, Stahl)
